【案例】招商西安序丨开启西安科技住宅新纪元

侠醉穆

招商西安序 效果图

择址于浐灞的「招商西安序」，是招商蛇口为招商局150年华诞奉献的立序之作。项目面积约15万平方米，规划306套国际水岸奢宅，以“六衡系统”引领科技住宅新趋势，创造了“温度均匀、湿度适宜、空气洁净、阳光舒适、隔音降噪、智慧控制”的健康人居环境。
「招商西安序」项目定位为高端科技豪宅，其核心科技是什么？又是如何实现的呢？朗绿科技为项目的六衡科技系统，提供了咨询、设计、工程、调试等全流程服务。
帮助项目获得了西北第一个（中国第十个）WELL健康社区中期认证、2022年亚洲最佳科技豪宅大奖、2022年美国TITAN地产奖室内设计铂金奖、2022第六届ELA国际景观大奖年度最佳示范区景观奖·金奖等荣誉。


项目之初，设计团队便将健康舒适、节能低碳作为目标，力争让建筑不仅更宜居，而且对环境更友好。下面，让我们来了解一下隐藏在建筑里的科技秘密。


「招商西安序」采用尖端分户式六衡科技系统（即朗绿科技“健康堡垒”科技产品），以“户”为单位，分室可调，保证操控独立、调节自由。如此，每户业主可以根据家庭需求自行调节温度、湿度等，运用更为灵活便捷。

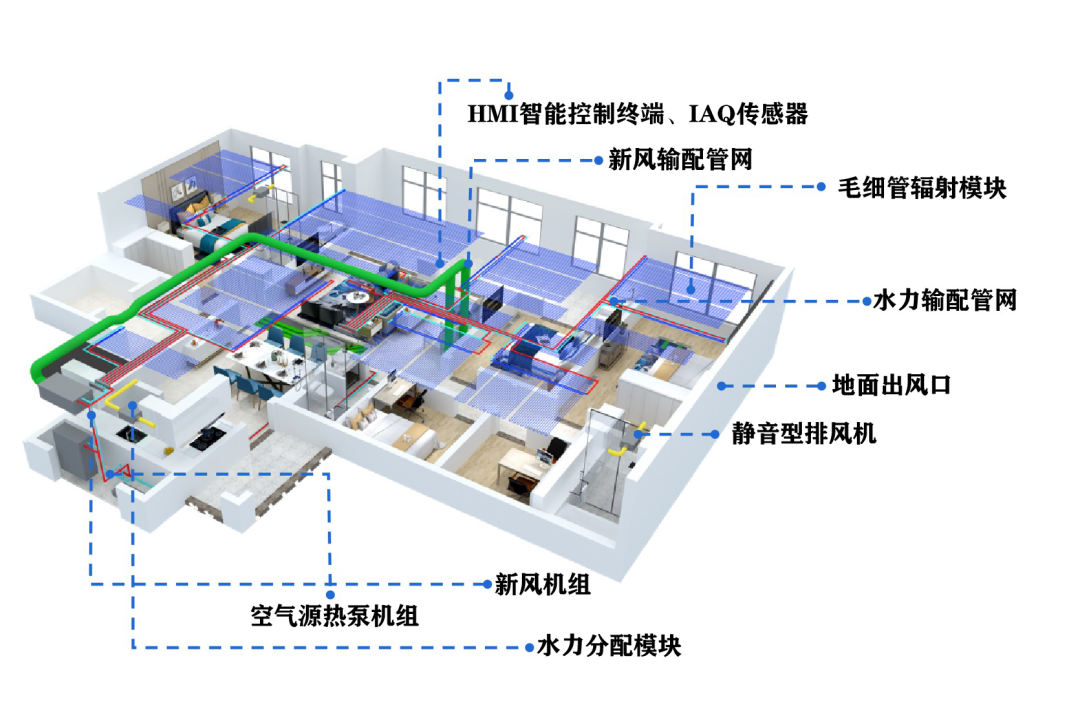

朗绿科技「健康堡垒」科技系统

室内通过户式空气源热泵系统、毛细管辐射系统、户式新风系统和智慧控制系统运作，打造温度均匀、湿度适宜、隔音降噪、空气洁净等全维度绿色健康人居。

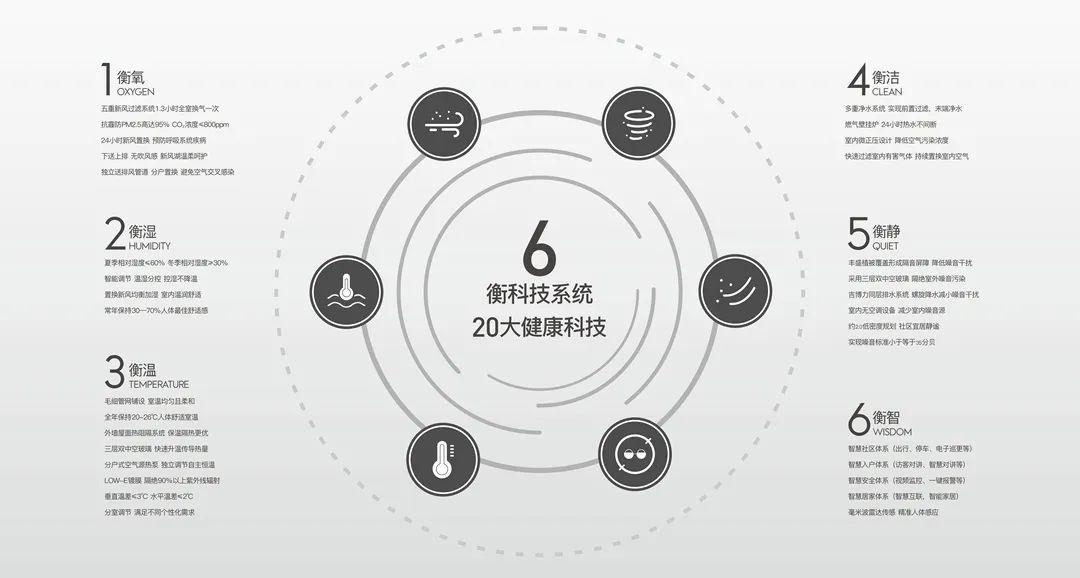

六衡科技系统价值


在「招商西安序」项目中，朗绿科技以整体最优的视角设计六衡科技系统。综合考虑建筑性能、环境因素、舒适度目标、用户行为、经济性等相关因素，经过模拟计算找到系统设计的“最优解”。

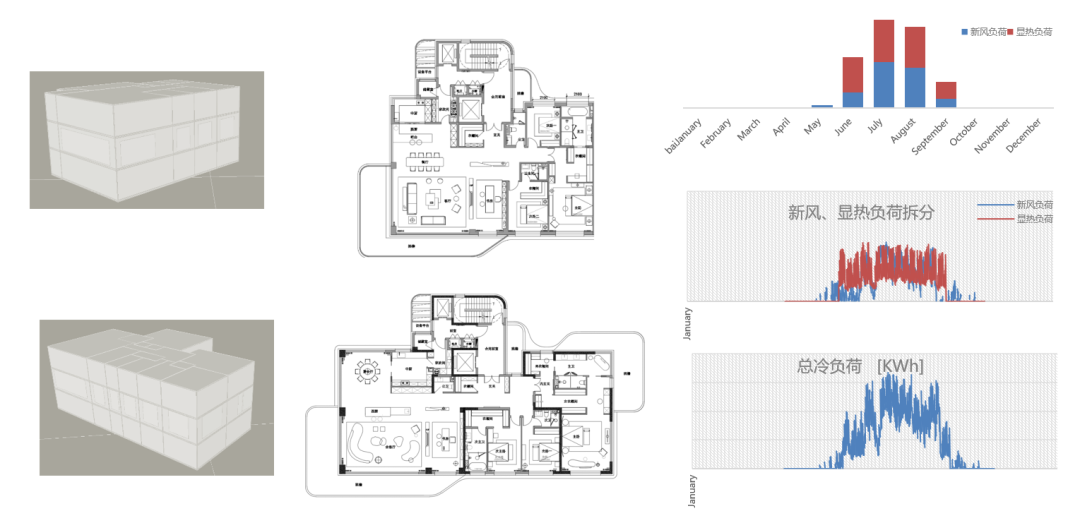

负荷模拟

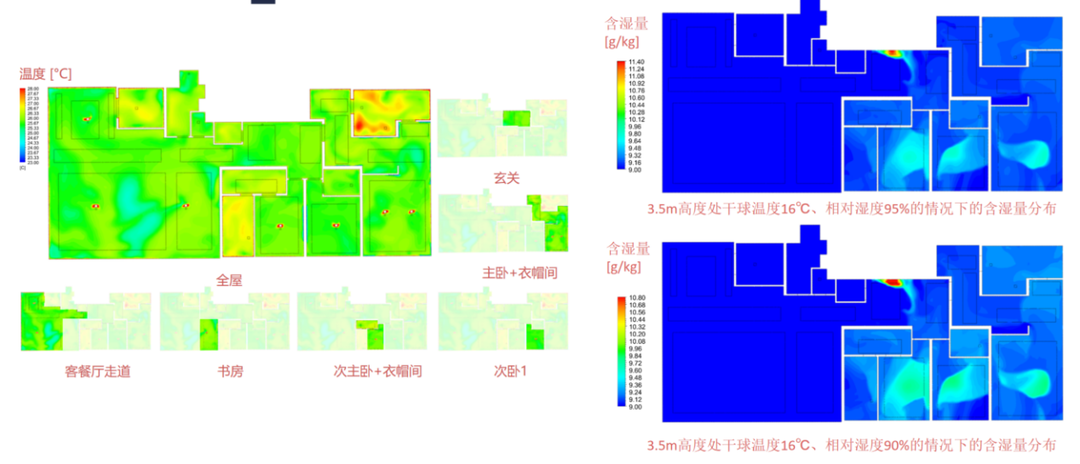

气流模拟


空气源热泵
「招商西安序」采用空气源热泵，利用少量电能驱动压缩机工作，吸收室外空气（或室内空气）中的能量，经过冷凝器（或蒸发器）用“热交换”的方式将冷水加热（或热水制冷），用水作为媒介管将能量转移到建筑物内，最后通过毛细管辐射系统，提供室内宜人温度。
空气源热泵环保、安全、节能，可实现冷暖双供。此外，空气源热泵内置微电脑控制系统，智能运行，安全稳定。

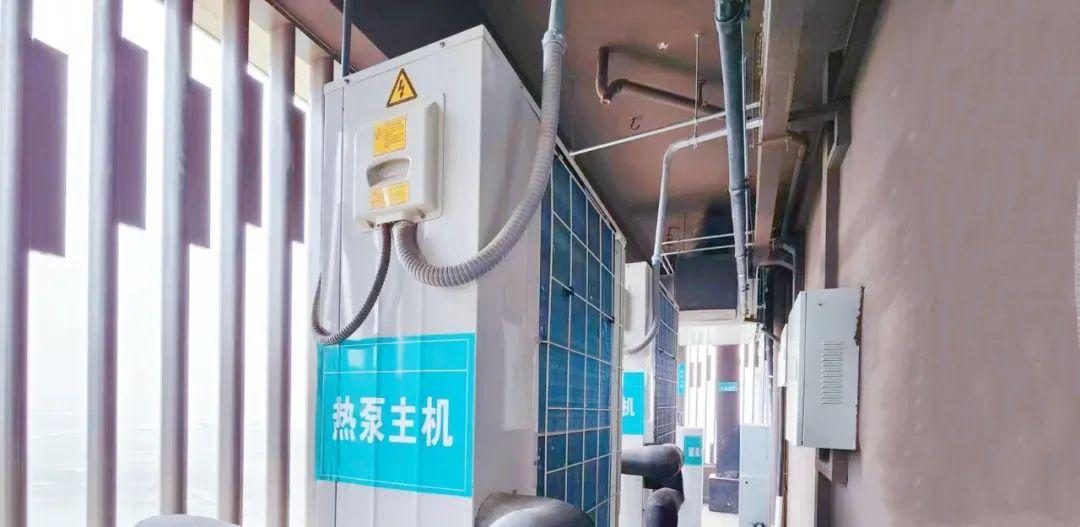

空气源热泵系统

毛细管网辐射系统
模仿人体毛细血管，供回水主干管构成的管网系统，通过辐射的方式调节室温，具有直径细、阻力小、节能高、散热均匀的优点。
在「招商西安序」项目中，在住宅天花板内、局部墙面安装了毛细管辐射系统，通过水的循环，夏季毛细管内走冷水，冬季走热水，为室内制冷或者制热，使室内达到四季如春。

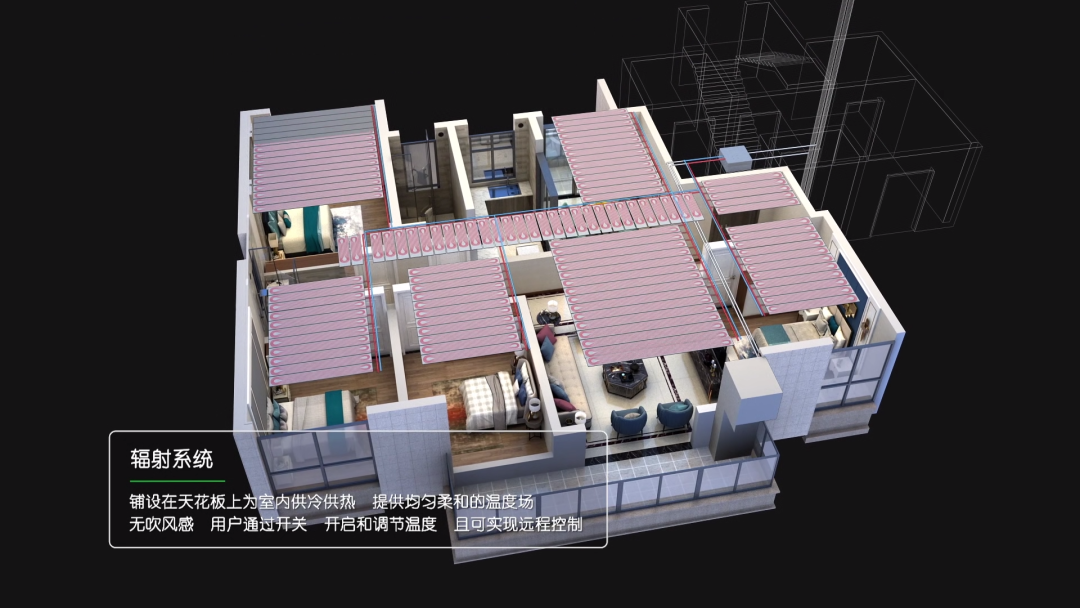

毛细管网辐射系统

置换式新风系统
「招商西安序」的置换式新风系统，由新风机、排风机以及送排风管道组成，采用地送上排的方式，新风以略低于室温的温度送入室内，通过人体加热，包裹着人体缓缓上升，形成“新风湖”，送到厨卫间排出室外，全程无交叉，室内无死角换气，换气效率高。
如此，呼吸到的每一口空气都是新鲜干净的，而呼出的热废气被从厨房和卫生间上方的排风口排出室外，减少新鲜空气与污浊空气的交叉污染。


“新风湖”
https://www.zhihu.com/video/1584195145469206528

置换式新风系统对采集的新鲜空气进行多级优化处理，PM2.5过滤效率最高可达95%，此外，还加入了温湿度处理模块，有效调节温湿度，可实现室内相对湿度冬季不低于30%，夏季不高于60%，一直处于人体舒适区间。

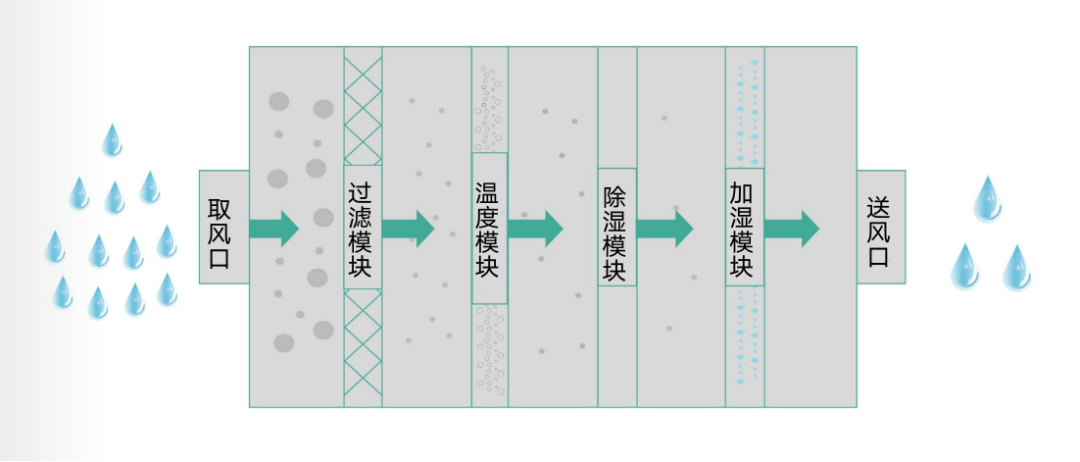

新风机多重过滤净化

智控系统
室内部署传感器，持续监测温湿度、PM2.5、CO₂等数据，同时采集室外气象参数和用户设定数据，由朗绿科技多年经验提炼的户式智慧控制系统指挥系统自动运行。用户使用便捷，可通过面板调节设定，也可以通过移动端进行操控调节。

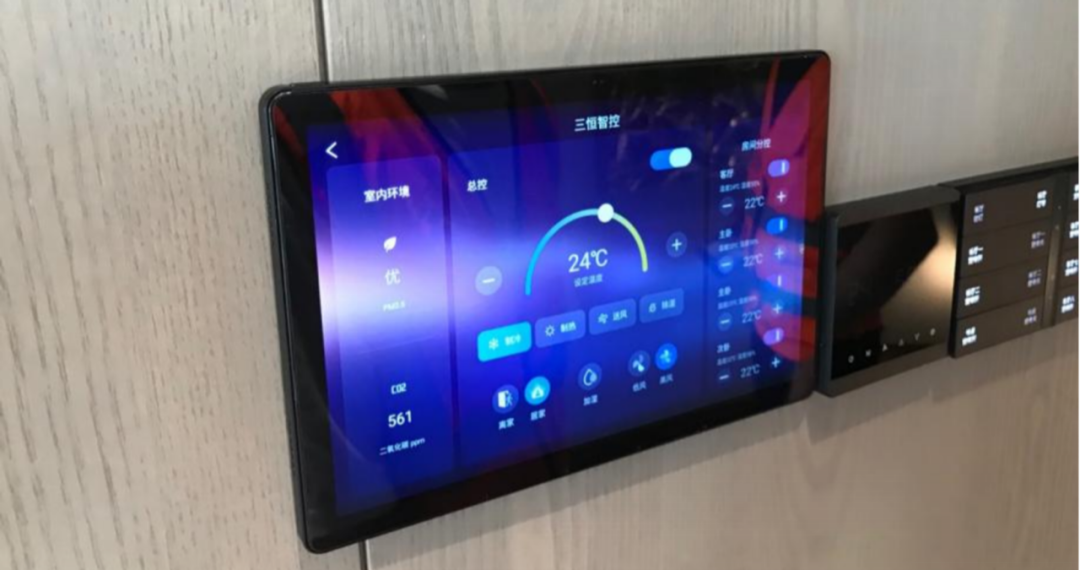

智慧控制大屏


在「招商西安序」项目中，六衡科技系统工程节点复杂、构件布置密集交错，朗绿科技运用BIM技术，进行三维参数化建模，从而对机电管线进行合理地排布或开展碰撞检查，找出管线布置的最佳方案，避免由于设计错误而出现后期返工、工期延误等问题。

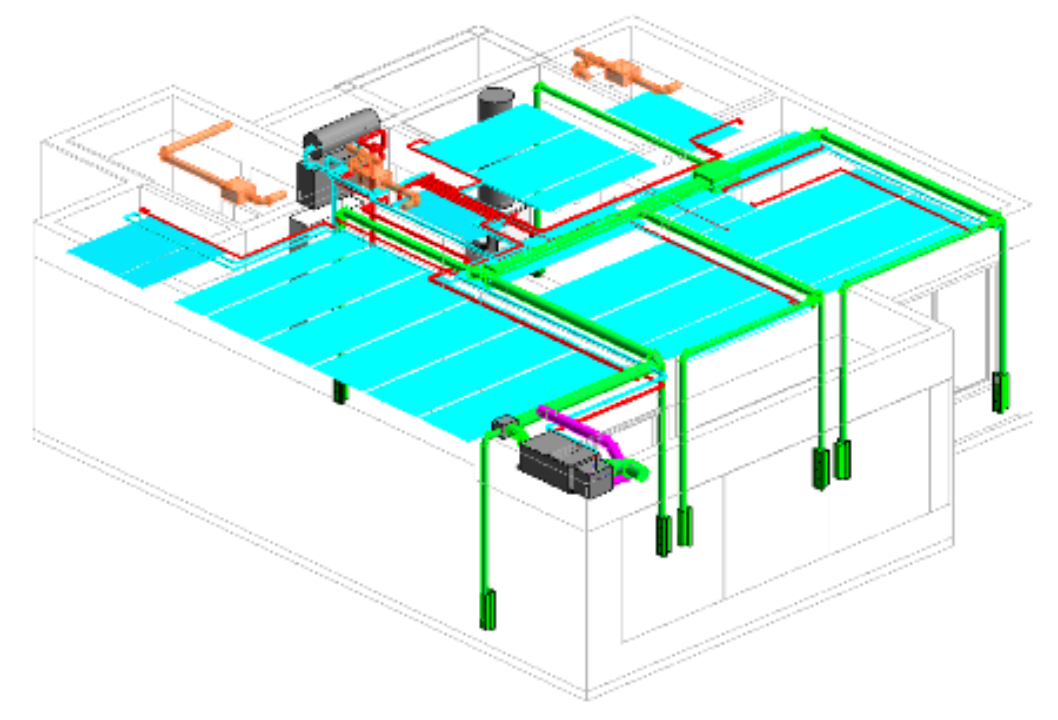

六衡科技系统BIM模型

在工程项目施工中，朗绿科技严格执行施工作业规范，加强质量管理，尤其针对关键工艺节点进行专人专项检查，确保工程质量。

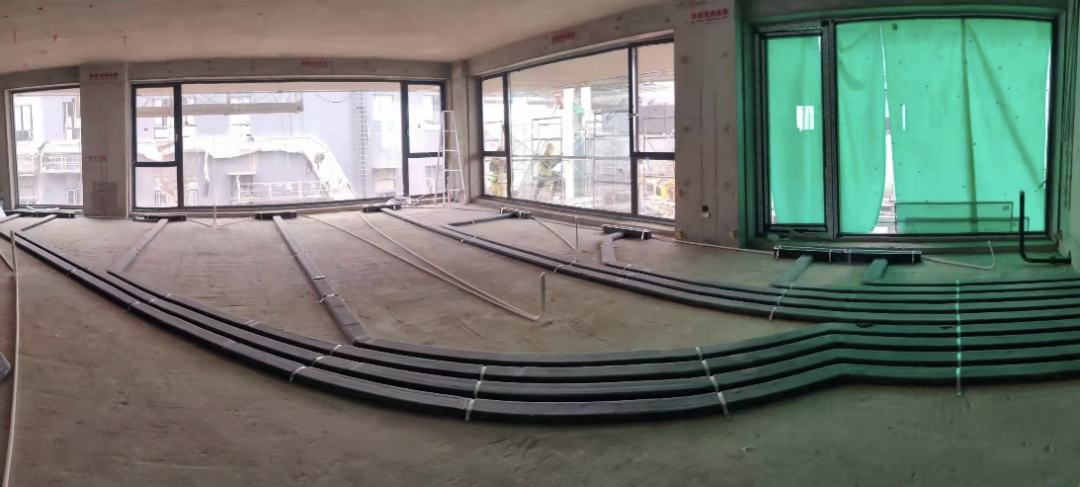

新风管网施工现场

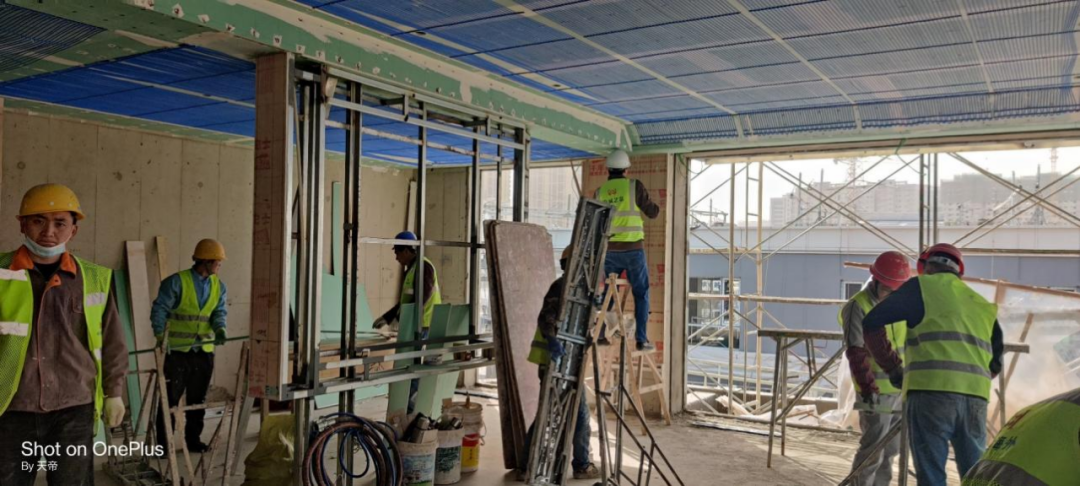

毛细管辐射系统施工现场


在气候变化的大背景下，六衡科技系统由于低碳节能的表现，也能贡献更大的环境效益。
首先，六衡科技系统将多个冷暖设备组合简化为一套系统，在制造端就减少了因生产各种设备所产生的碳排放。此外，由于运用了空气源热泵、温湿度独立控制、系统集中智慧控制等节能技术，相较于传统空调机、新风机、除湿机等家用电器，在实现“六衡”的条件下更加节能。
真正的“贵族”不在于家世显赫，而在于自由灵魂和社会担当。同样，真正的豪宅不在于表面奢华，更在于居住者身心解放，以及与环境的和谐共生，而科技让这一切成为可能。
